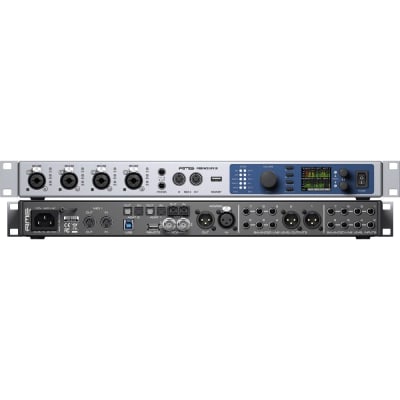

FICHA TECNICA
AD, entrada de línea 1-8, trasera
Entrada: 6,3 mm TRS, balanceada electrónicamente Relación señal/ruido (SNR) @ LoGain: 116 dB (AES17), 118 dBA Relación señal/ruido (SNR) a +4 dBu: 115 dB (AES17), 117 dBA Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 8,9 Hz – 20,4 kHz Respuesta de frecuencia a 96 kHz, -0,5 dB: 4,3 Hz – 45,2 kHz Respuesta de frecuencia @ 192 kHz, -1 dB: 3 Hz – 89 kHz Filtro: Short Delay Sharp, 5/5/6 samples delay THD a -1 dBFS: < -120 dB, < 0,0001 % THD+N a -1 dBFS: < -110 dB, < 0,00032 % Separación de canales: > 110 dB Nivel máximo de entrada: +19 dBu Entrada: jack TRS de 6,3 mm, balanceada electrónicamente Impedancia de entrada a 1 kHz: 10 kOhm no balanceada, 10,6 kOhm balanceada Sensibilidad de entrada conmutable entre Lo Gain y +4 dBu Nivel de entrada para 0 dBFS @ Lo Gain: +19 dBu Nivel de entrada para 0 dBFS @ +4 dBu: +13 dBu Ganancia digital variable: 0 a +12 dB Nivel mínimo para 0 dBFS: +1 dBu, -1,2 dBV Micrófono En 9-12, frontal
Entrada: XLR, balanceada electrónicamente Impedancia de entrada a 1 kHz: 3,4 kOhm Relación señal/ruido (SNR) a 0 dB Ganancia: 117 dB (AES17), 119,5 dBA THD+N @ -1 dBFS, Ganancia 20 dB: < -110 dB, < 0,00032 % Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 10,7 Hz – 20,3 kHz Respuesta de frecuencia a 96 kHz, -0,5 dB: 5,1 Hz – 45,0 kHz Respuesta de frecuencia a 192 kHz, -1 dB: 3,5 Hz – 88 kHz EIN a 60 dB de ganancia, 150 ohmios, ponderado A: -129,8 dBu Rango de ganancia: 75 dB Nivel máximo de entrada, Ganancia 0 dB: +18 dBu Nivel máximo de entrada, Ganancia 75 dB: -57 dBu CLIP LED: 0 dBFS SIG LED: -60 dBFS Instrumento En 9-12, frente
Entrada: jack TS de 6,3 mm, no balanceada Impedancia de entrada a 1 kHz: 1 MOhm Relación señal/ruido (SNR): 116 dB (AES17), 118,5 dBA Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 2,4 Hz – 20,0 kHz Respuesta de frecuencia a 96 kHz, -1 dB: 1,6 Hz – 28 kHz Respuesta de frecuencia a 192 kHz, -3 dB: 0,8 Hz – 54 kHz THD+N @ -1 dBFS, Ganancia 20 dB: < -107 dB, < 0,00045 % Rango de ganancia: 42 dB Nivel máximo de entrada, Ganancia 8 dB: +21 dBu Nivel máximo de entrada, Ganancia 50 dB: -21 dBu DA, salida de línea 3-8, trasera
Salida: conector TRS de 6,3 mm, servo balanceado Relación señal/ruido (SNR) @ HiGain: 116,5 dB (AES17), 118,5 dBA Relación señal/ruido (SNR) a +4 dBu: 116 dB (AES17), 118 dBA Relación señal/ruido (SNR) a -10 dBV: 107 dB (AES17), 109 dBA Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 0 Hz – 20,2 kHz Respuesta de frecuencia a 96 kHz, -0,5 dB: 0 Hz – 44,6 kHz Respuesta de frecuencia a 192 kHz, -1 dB: 0 Hz – 77,5 kHz THD+N: < -110 dB, < 0,00032 % Separación de canales: > 110 dB Nivel de salida conmutable Hi Gain, +4 dBu, -10 dBV Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV (+4,2 dBu) Impedancia de salida: 75 ohmios DA - Salida de monitor estéreo XLR (1-2)
Salida: XLR, balanceada Nivel de salida conmutable 24 dBu, alta ganancia, +4 dBu, -10 dBV Nivel de salida a 0 dBFS @ 24 dBu: +24 dBu Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV (+4,2 dBu) Impedancia de salida: 150 ohmios DA - Auriculares de salida de monitor estéreo (9-12)
Salida: 2 jacks estéreo TRS de 6,3 mm, no balanceados Nivel máximo de salida a 0 dBFS, Alto: +19 dBu Nivel máximo de salida a 0 dBFS, Bajo: +2 dBV Potencia máxima por canal con carga de 32 ohmios, 0,02 % THD: 200 mW (2,5 Vrms, +10 dBu) Relación señal/ruido (SNR) a alta: 116,5 dB (AES17), 118,5 dBA Relación señal/ruido (SNR) @ Bajo: 115 dB (AES17), 117 dBA Impedancia de salida: 2 ohmios midi
2 E/S MIDI a través de conectores DIN de 5 pines Aislado galvánicamente por entrada optoacoplada Modo de alta velocidad: Jitter y tiempo de respuesta normalmente por debajo de 1 ms Separar FIFO de 128 bytes para entrada y salida 2 E/S MIDI a través de MADI Transmisión invisible a través del bit de usuario del canal 56 (hasta 48 kHz) Transmisión invisible a través del bit de usuario del canal 28 (hasta 96 kHz) Digital
Relojes: Interno, ADAT, AES, SPDIF, word clock Supresión de fluctuaciones: > 50 dB (> 1 Hz) Influencia efectiva de la fluctuación del reloj en la conversión de AD y DA: casi cero PLL garantiza cero caídas, incluso con más de 100 ns de fluctuación Digital Bitclock PLL para una operación ADAT de velocidad variable sin problemas Frecuencias de muestreo admitidas: 28 kHz hasta 200 kHz Entradas digitales
MADI
Óptico a través de conector SC dúplex FDDI Compatible con 62,5/125 y 50/125 Coaxial vía BNC (entrada Word Clock), 75 Ohm Etapa de entrada de alta sensibilidad (< 0,2 Vpp) Acepta el modo de 56 canales y 64 canales, más 96k Frame Estándar: hasta 64 canales 24 bits 48 kHz S/MUX: hasta 32 canales 24 bits 96 kHz S/MUX4: hasta 16 canales 24 bit 192 kHz Rango de bloqueo: 25 kHz - 54 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) AES/UER
1 x XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992 Etapa de entrada de alta sensibilidad (< 0,3 Vpp) Compatible con SPDIF (IEC 60958) Acepta formato de consumidor y profesional Rango de bloqueo: 27 kHz - 200 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) ADAT óptico
2 x TOSLINK, formato según especificación Alesis Estándar: 8 canales de 24 bits, hasta 48 kHz Doble velocidad (S/MUX): 4 canales 24 bit 96 kHz Velocidad cuádruple (S/MUX4): 2 canales 24 bit 192 kHz Bitclock PLL asegura una sincronización perfecta incluso en operación de velocidad variable Rango de bloqueo: 31,5 kHz - 50 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) SPDIF óptico (ADAT 2)
1 x óptico, según IEC 60958 Acepta formato de consumidor y profesional Rango de bloqueo: 27 kHz - 200 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz)
reloj de palabras
BNC Terminación interna 75 Ohm conmutable Detección automática de velocidad doble/cuádruple y conversión interna a velocidad única SteadyClock garantiza una sincronización de fluctuación de fase muy baja incluso en funcionamiento con velocidad variable No se ve afectado por las compensaciones de CC dentro de la red Circuito de adaptación de señal: actualización de señal mediante autocentrado e histéresis Proteccion al sobrevoltaje Rango de nivel: 1,0 Vpp – 5,6 Vpp Rango de bloqueo: 27 kHz - 200 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) Salidas digitales
MADI
Óptico a través de conector SC dúplex FDDI Compatible con 62,5/125 y 50/125 Coaxial vía BNC (entrada Word Clock), 75 Ohm Etapa de entrada de alta sensibilidad (< 0,2 Vpp) Acepta el modo de 56 canales y 64 canales, más 96k Frame Estándar: hasta 64 canales 24 bits 48 kHz S/MUX: hasta 32 canales 24 bits 96 kHz S/MUX4: hasta 16 canales 24 bit 192 kHz Rango de bloqueo: 25 kHz - 54 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) AES/UER
XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992 Nivel de salida Profesional 4,5 Vpp, Consumidor 2,6 Vpp Formato Profesional según AES3-1992 Enmienda 4 Consumidor de formato (SPDIF) según IEC 60958 Modo de cable único, frecuencia de muestreo de 28 kHz hasta 200 kHz ADAT
1 x TOSLINK, formato según especificación Alesis Estándar: 8 canales de 24 bits, hasta 48 kHz Doble velocidad (S/MUX): 4 canales 24 bit 96 kHz Velocidad cuádruple (S/MUX4): 2 canales 24 bit 192 kHz SPDIF óptico (ADAT 2)
1 x óptico, según IEC 60958 Acepta formato de consumidor y profesional Rango de bloqueo: 27 kHz - 200 kHz Supresión de fluctuaciones: > 50 dB (> 1 Hz) reloj de palabras
BNC máx. tensión de salida: 5 Vpp Voltaje de salida con terminación de 75 ohmios: 4,0 Vpp Impedancia de salida: 10 ohmios Rango de frecuencia: 27 kHz – 200 kHz General
Fuente de alimentación: PSU de conmutación interna, 100 - 240 V CA, 36 vatios Consumo de energía en reposo: 19 vatios Consumo de energía típico: 22-25 vatios Dimensiones incluidas las orejas del rack (An. x Al. x Pr.): 483 x 44 x 210 mm (19" x 1,73" x 8,5") Dimensiones sin orejas de rack (An. x Al. x Pr.): 440 x 44 x 210 mm (17,3" x 1,73" x 8,3") Profundidad total: 240 mm (9,4") Peso: 3 kg (6,6 libras) Rango de temperatura: +5° hasta +50° Celsius (41° F hasta 122°F) Humedad relativa: < 75%, sin condensación
