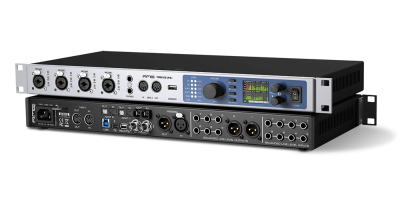

FICHA TECNICA

Término análogo

AD, entrada de línea 1-8, trasera
• Resolución AD: 24 bit
• Relación señal / ruido (SNR): 113 dB RMS no ponderado, 116 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia @ 96 kHz, -0.5 dB: 3 Hz - 45.8 kHz
• Respuesta de frecuencia @ 192 kHz, -1 dB: 2 Hz - 92 kHz
• THD: <-110 dB, <0.00032%
• THD + N: <-104 dB, <0.00063%
• Separación de canales:> 110 dB
• Nivel de entrada máximo: +19 dBu
• Entrada: jack TRS de 6.3 mm, balanceado electrónicamente
• Impedancia de entrada: 8 kOhm no balanceada, 12 kOhm balanceada
• Sensibilidad de entrada conmutable a Lo Gain, +4 dBu
• Nivel de entrada para 0 dBFS @ Lo Gain: +19 dBu
• Nivel de entrada para 0 dBFS @ +4 dBu: +13 dBu
• Ganancia variable: 0 a +12 dB
• Nivel mínimo para 0 dBFS: +1 dBu, -1.2 dBV

Micrófono en 9-12, frontal
como AD, pero:
• Entrada: XLR, balanceada electrónicamente
• Impedancia de entrada: 3.4 kOhm
• Relación señal / ruido (SNR): 115 dB RMS no ponderado, 118 dBA
• Rango de ganancia: 75 dB
• Entrada máxima nivel, ganancia 0 dB: +18 dBu
• Nivel de entrada máximo, ganancia 75 dB: -57 dBu
• LED CLIP: 0 dBFS • LED SIG: -60 dBFS

Instrumento en 9-12, frontal
como AD, pero:
• Entrada: jack TS de 6,3 mm, no balanceado
• Impedancia de entrada: 1 MOhm
• Relación señal / ruido (SNR): 114 dB RMS no ponderado, 118 dBA
• Rango de ganancia: 42 dB
• Nivel de entrada máximo, ganancia 8 dB: +21 dBu
• Nivel de entrada máximo, ganancia 50 dB: -21 dBu

DA, salida de línea 3-8, trasera
• Resolución: 24 bits
• Rango dinámico (DR): 115 dB RMS no ponderado, 118 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia a 96 kHz , -0.5 dB: 5 Hz - 45 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: <-110 dB, <0.00032%
• THD + N: <-104 dB, <0.00063%
• Separación de canales:> 110 dB
• Nivel de salida máximo: +19 dBu
• Salida: jack TRS de 6,3 mm, servo balanceado
• Impedancia de salida: 75 Ohm no balanceado, 150 Ohm balanceado
• Nivel de salida conmutable Hi Gain, +4 dBu, -10 dBV
• Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu
• Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu
• Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV

DA - Salida de monitor estéreo XLR (1-2)
Como DA, pero:
• Salida: XLR, balanceada
• Nivel de salida conmutable 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Nivel de salida a 0 dBFS a 24 dBu: + 24 dBu
• Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu
• Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu
• Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV

DA - Teléfonos de salida de monitor estéreo (9-12)
Como DA, pero:
• Salida: 2 x jack estéreo TRS de 6,3 mm, no balanceado
• Nivel de salida máximo a 0 dBFS, Alto: +19 dBu
• Nivel de salida máximo a 0 dBFS, Bajo : +2 dBV
• Impedancia de salida: 2 Ohm
• Potencia máxima por canal a 32 ohmios de carga, 0.1% THD: 210 mW (2.6 Vrms, +10.5 dBu)

MIDI

• 2 x E / S MIDI a través de conectores DIN de 5 pines
• Aislado galvánicamente por entrada optoacoplada
• Modo de alta velocidad: fluctuación y tiempo de respuesta típicamente por debajo de 1 ms
• FIFO separados de 128 bytes para entrada y salida

• 1 x E / S MIDI a través de MADI
• Transmisión invisible a través del bit de usuario del canal 56 (hasta 48 kHz)
• Transmisión invisible a través del bit de usuario del canal 28 (hasta 96 kHz)

Digital

• Relojes: interno, ADAT, AES, MADI, reloj de palabras
• Diseño de baja fluctuación de fase: <1 ns en modo PLL, todas las entradas
• Reloj interno: fluctuación de fase de 800 ps, espectro ensanchado aleatorio
• Supresión de fluctuación de fase de relojes externos:> 30 dB (2.4 kHz)
• Influencia efectiva de la fluctuación del reloj en la conversión de AD y DA: casi cero
• PLL asegura una caída de cero, incluso a más de 100 ns de fluctuación
• Digital Bitclock PLL para una operación ADAT de
velocidad variable sin problemas • Velocidades de muestreo compatibles: 28 kHz hasta 200 kHz

Entradas digitales

MADI
• Óptico a través del conector SC Dúplex FDDI
• Compatible con 62.5 / 125 y 50/125
• Coaxial a través de BNC (entrada de Word Clock), 75 Ohm
• Etapa de entrada de alta sensibilidad (<0.2 Vpp) • Acepta el modo de 56 canales y 64 canales, más 96k Frame
• Estándar: hasta 64 canales 24 bit 48 kHz
• S / MUX: hasta 32 canales 24 bit 96 kHz
• S / MUX4: hasta 16 canales 24 bit 192 kHz
• Rango de bloqueo: 25 kHz - 54 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns

AES / EBU
• 1 x XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992
• Etapa de entrada de alta sensibilidad (<0.3 Vpp) • Compatible con SPDIF (IEC 60958)
• Acepta formatos de consumo y profesional
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de jitter:> 30 dB (2.4 kHz)

ADAT Óptico
• 2 x TOSLINK, formato según la especificación de Alesis
• Estándar: 2 x 8 canales de 24 bits, hasta 48 kHz
• Velocidad doble (S / MUX): 2 x 4 canales de 24 bits 96 kHz
• Velocidad cuádruple (S / MUX4 ): 2 x 2 canales de 24 bits a 192 kHz
• Bitclock PLL garantiza una sincronización perfecta incluso en operación de velocidad variable
• Rango de bloqueo: 31,5 kHz - 50 kHz • Jitter cuando se sincroniza con la señal de entrada: <1

SPDIF óptico (ADAT2)
• 1 x óptico, de acuerdo con IEC 60958
• Acepta formatos de consumidor y profesional
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de jitter:> 30 dB (2.4 kHz )

Word Clock
• BNC
• Terminación interna de 75 ohmios conmutable
• Detección automática de velocidad doble / cuádruple y conversión interna a velocidad única
• SteadyClock garantiza una sincronización de jitter súper baja incluso en operación de velocidad variable
• No se ve afectado por las compensaciones de CC dentro de la red
• Circuito de adaptación de señal: señal actualización mediante autocentrado e histéresis
• Protección contra sobretensión
• Rango de nivel: 1.0 Vpp - 5.6 Vpp
• Rango de bloqueo: 27 kHz - 200 kHz
• Jitter cuando se sincroniza con la señal de entrada: <1 ns
• Supresión de jitter:> 30 dB (2.4 kHz)

Salidas digitales

MADI
• Óptico a través del conector SC Dúplex FDDI
• Compatible con 62.5 / 125 y 50/125
• Longitud del cable: hasta 2000 m
• Coaxial a través de BNC, 75 Ohm
• Voltaje de salida 600 mVpp
• Longitud del cable: hasta 100 m
• Genera 56 canales y Modo de 64 canales, más 96k Frame
• Estándar: hasta 64 canales 24 bit 48 kHz
• S / MUX / 96k Frame: hasta 32 canales 24 bit 96 kHz
• S / MUX4: hasta 16 canales 24 bit 192 kHz

AES / EBU
• XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992
• Nivel de salida Profesional 4.5 Vpp, Consumidor 2.6 Vpp
• Formato Profesional según AES3-1992 Enmienda 4
• Formato Consumidor (SPDIF) según IEC 60958
• Único Modo de cable, frecuencia de muestreo 28 kHz hasta 200 kHz

ADAT
• 2 x TOSLINK
• Estándar: 2 x 8 canales de 24 bits, hasta 48 kHz
• Velocidad doble (S / MUX): 2 x 4 canales de 24 bits 96 kHz
• Velocidad cuádruple (S / MUX4): 2 x 2 canales 24 bit 192 kHz

SPDIF óptico (ADAT2)
• Formato de consumidor (SPDIF) según IEC 60958
• Velocidad de muestreo 28 kHz hasta 200 kHz

Word Clock
• BNC
• Máx. voltaje de salida: 5 Vpp
• Voltaje de salida a 75 Ohm terminación: 4.0 Vpp
• Impedancia de salida: 10 Ohm
• Rango de frecuencia: 27 kHz - 200 kHz

General

• Fuente de alimentación: PSU de conmutación interna, 100 - 240 V CA, 36 vatios
• Consumo de energía en reposo: 19 vatios
• Consumo de energía típico: 22-25 vatios
• Dimensiones que incluyen orejas de bastidor (ancho x alto x profundidad): 483 x 44 x 210 mm (19 " x 1.73 "x 8.5")
• Dimensiones sin orejas de cremallera (WxHxD): 440 x 44 x 210 mm (17.3 "x 1.73" x 8.3 ")
• Profundidad total: 240 mm (9.4”)
• Peso: 3 kg (6.6 lbs )
• Rango de temperatura: + 5 ° hasta + 50 ° Celsius (41 ° F hasta 122 ° F)
• Humedad relativa: <75%, sin condensación
