FICHA TECNICA

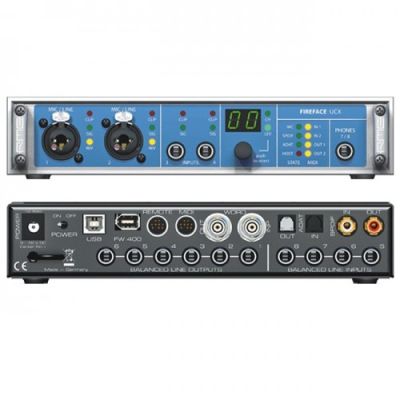

Fireface UCX
AD, línea en 5-8, trasera
Relación señal / ruido (SNR): 111 dB RMS no ponderado, 113 dBA
Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 6 Hz - 20,6 kHz
Respuesta de frecuencia a 96 kHz, -0.5 dB: 6 Hz - 45.3 kHz
Respuesta de frecuencia a 192 kHz, -1 dB: -1 dB: 5 Hz - 90 kHz
THD: <-105 dB, <0.0005%
THD + N: <-98 dB, <0.0012%
Nivel de entrada máximo: +19 dBu
Separación de canales:> 110 dB
Entrada: jack TRS de 6,3 mm, balanceado electrónicamente
Sensibilidad de entrada conmutable a Lo Gain, +4 dBu, -10 dBV
Nivel de entrada para 0 dBFS @ Lo Gain: +19 dBu
Nivel de entrada para 0 dBFS @ +4 dBu: +13 dBu
Nivel de entrada para 0 dBFS @ -10 dBV: +2 dBV
DA, salida de línea 1-6, trasera
Rango dinámico (DR): 111 dB, 113 dBA @ 44.1 kHz (sin silenciar)
Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 8 Hz - 20,4 kHz
Respuesta de frecuencia a 96 kHz, -0.5 dB: 6 Hz - 45 kHz
Respuesta de frecuencia a 192 kHz, -1 dB: 6 Hz - 90 kHz
THD: -100 dB, <0.001%
THD + N: -96 dB, <0.0015%
Separación de canales:> 110 dB
Nivel de salida máximo: +19 dBu
Salida: jack TRS de 6,3 mm, servo balanceado
Impedancia de salida: 75 ohmios
Nivel de salida conmutable: Hi Gain, +4 dBu, -10 dBV
Nivel de salida a 0 dBFS @ Hi Gain: +19 dBu
Nivel de salida a 0 dBFS @ +4 dBu: +13 dBu
Nivel de salida a 0 dBFS @ -10 dBV: +2 dBV
Line In 3-4, front
Como AD, pero:
Etapa de ganancia adicional: 0 hasta +12 dB
Nivel de entrada máximo, ganancia mínima, ganancia 0 dB:
Línea +19 dBu, Inst +13 dBu
Nivel de entrada máximo, -10 dBV, ganancia 12 dB, línea:
-7,5 dBu, Inst: -13,5 dBu
Impedancia de entrada Inst: 470 kOhm
Inst. De ganancia de entrada: +6 dB
Modo de entrada: Línea balanceada (TRS), Inst no balanceada (TS)
CLIP LED: 0 dBFS
LED SIG: -60 dBFS
DA - Teléfonos, 7/8, frente
Como DA, pero:
Salida: jack TRS de 6.3 mm, no balanceado
Impedancia de salida: 30 ohmios
Word Clock
BNC, interruptor para terminación interna 75 Ohm
Micrófono / Línea 1-2, frontal
como AD Line en 5-8, pero:
Entrada: conector combinado Neutrik XLR / TRS, balanceado electrónicamente
Impedancia de entrada: XLR 2 kOhm, TRS 8 kOhm balanceada
Relación señal a ruido (SNR): 112 dB RMS no ponderado, 115 dBA
Baja Roll -0.5 dB: 18 Hz, -1 dB: 12 Hz
Rango de ganancia: 0 dB, +10 hasta +65 dB
Nivel de entrada máximo XLR, ganancia 0 dB: +10 dBu
Nivel de entrada máximo XLR, ganancia 65 dB: -55 dBu
Nivel de entrada máximo TRS, ganancia +0 dB: +21 dBu
Nivel de entrada máximo TRS, ganancia +65 dB: -44 dBu
CLIP LED: 0 dBFS
LED SIG: -60 dBFS
Generales
• Fuente de alimentación: fuente de alimentación externa
• Consumo de energía típico: 13 vatios
• Corriente a voltaje de funcionamiento de 12 voltios: 910 mA (11 vatios)
• Dimensiones que incluyen orejas de rack (WxHxD): 265 x 44 x 165 mm (10.5 "x 1.73" x 6.5 ")
• Dimensiones sin asas / asas (AnxAlxP): 218 x 44 x 155 mm (8.6 "x 1.73" x 6.1 ")
• Peso: 1.5 kg (3.3 lbs)
• Rango de temperatura: + 5 ° hasta + 50 ° Celsius (41 ° F hasta 122 ° F)
• Humedad relativa: <75%, sin condensación
• Fuente de alimentación incluida: fuente de alimentación interna de conmutación, 100 - 240 V CA, 2 A, 24 vatios
